微阻緩閉止回閥

產品概況

HH44T/X/H微阻緩閉止回閥用于給排水管道，安裝在水泵出口處再來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
產品詳情

結構特點


       1.結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
       2.體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4~1/20
       3.閥瓣關閉快速，水錘壓力小
       4.水平或垂直管道均可使用，安裝方便
       5.流道通暢、流體阻力小
       6.動作靈敏、密封性能好
       7.閥瓣行程短、關閥沖擊力小
       8.整體結構、簡單緊湊、造型美觀
       9.使用壽命長、可靠性高


執行標準


       法蘭標準：GB/T17241.6 GB/T 9113
       試驗標準：GB/T13927 AP1598


性能參數


       公稱壓力1.0~12.5MPa
       公稱通徑：40—800mm
       適用介質：水及弱腐蝕性流體
       適用溫度：如需要，可達200℃
       主要材質：灰鑄鐵、鑄鋼

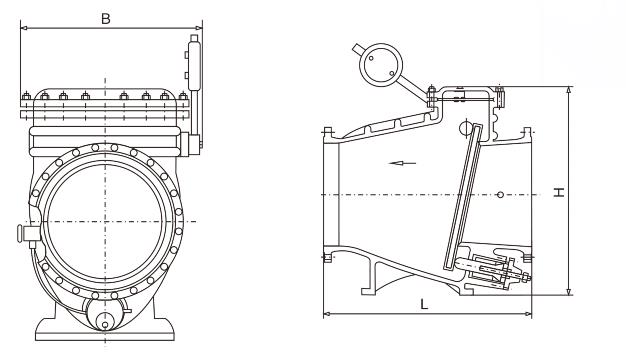

產品尺寸

DN 40
50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

L 200 230 290 310 350 400 480 500 600 700 800 900 1000 1100 1300 1400 1500
H 300 300 320 354 350 380 500 580 670 730 820 920 950 1100 1200 1550 1700
H1 220 270 290 300 320 340 410 450 550 580 630 700 800 900 990 1120 1300
