結構特點
1、本閥由左右閥體、扇形閥板、不銹鋼波紋管、驅動裝置、夾緊裝置等部件組成；
2、閥體采用三點式鎖緊扇形閥板結構；
3、密封部位采用不銹鋼與橡膠密封圈，密封性能可靠，從而增加密封圈的使用壽命，密封圈設在閥板上，便于維護時更換密封圈；
4、執行器操作、工作平穩、啟閉靈活、動作可靠；
5、夾緊動作采用絲桿螺母副進行夾緊，自鎖性好；
6、盲板閥設有不銹剛波紋管，具有伸縮性強、使用壽命長等到優點。
執行標準
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224
性能參數
公稱通徑：DN200～2000mm
壓力范圍：PN0.05～0.150MPa
適用溫度：≤80
主體材質：碳素鋼
適用介質：煤氣、其它可燃?xì)怏w
|

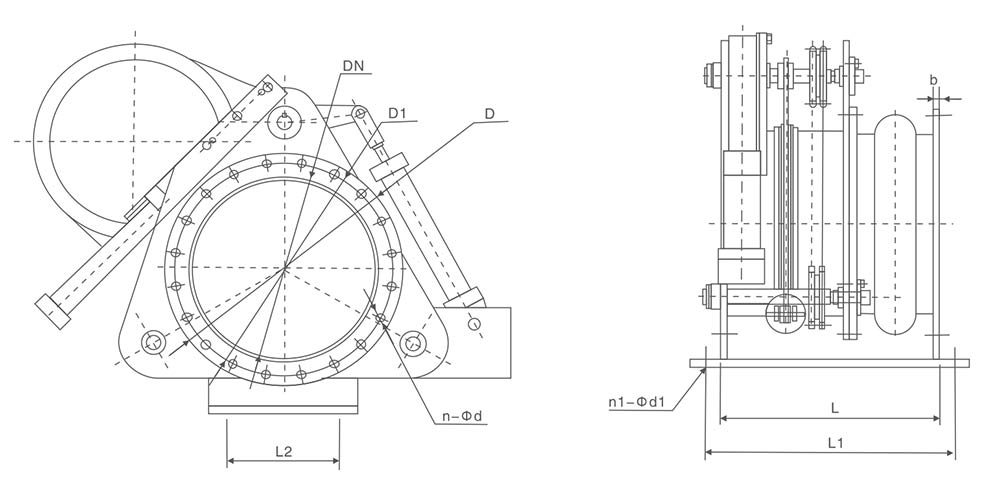

DN |
D |
D1 |
b |
n-Φd |
L |
L1 |
L2 |
n1-Φd1 |
|
200 |
320 |
280 |
14 |
8-Φ18 |
500 |
580 |
100 |
4-Φ12 |
|
250 |
375 |
335 |
14 |
12-Φ18 |
500 |
580 |
150 |
4-Φ12 |
|
300 |
440 |
395 |
16 |
12-Φ22 |
500 |
580 |
150 |
4-Φ12 |
|
350 |
490 |
445 |
16 |
12-Φ22 |
500 |
580 |
200 |
4-Φ15 |
|
400 |
540 |
495 |
16 |
16-Φ22 |
600 |
680 |
200 |
4-Φ15 |
|
450 |
595 |
550 |
20 |
16-Φ22 |
600 |
680 |
250 |
4-Φ15 |
|
500 |
645 |
600 |
20 |
20-Φ22 |
600 |
680 |
300 |
4-Φ15 |
|
600 |
755 |
705 |
20 |
20-Φ26 |
600 |
680 |
350 |
4-Φ15 |
|
700 |
860 |
810 |
20 |
24-Φ26 |
600 |
680 |
350 |
4-Φ18 |
|
800 |
975 |
920 |
22 |
24-Φ30 |
600 |
680 |
400 |
4-Φ18 |
|
900 |
1075 |
1020 |
22 |
24-Φ30 |
630 |
710 |
400 |
4-Φ18 |
|
1000 |
1175 |
1120 |
22 |
28-Φ30 |
630 |
710 |
500 |
4-Φ20 |
|
1200 |
1375 |
1320 |
22 |
32-Φ30 |
750 |
830 |
600 |
6-Φ20 |
|
1400 |
1575 |
1520 |
26 |
36-Φ30 |
750 |
830 |
700 |
6-Φ20 |
|
1500 |
1675 |
1620 |
26 |
36-Φ30 |
750 |
830 |
750 |
6-Φ22 |
|
1600 |
1790 |
1730 |
26 |
40-Φ30 |
750 |
830 |
800 |
6-Φ22 |
|
1800 |
1990 |
1930 |
26 |
44-Φ30 |
750 |
830 |
900 |
6-Φ22 |
|
2000 |
2190 |
2130 |
26 |
48-Φ30 |
750 |
830 |
1000 |
6-Φ22 |
