水冷式高溫蝶閥

產品概況

水冷式高溫蝶閥是一種用于高溫管道使用的特殊蝶閥，采用優質耐熱鋼、閥板內腔通水冷卻、具有耗水量少、耐溫高、使用壽命長、操作維修方便、轉動靈活等特點，可以和各種電動執行器配套使用，實現遠距離控制和自動調節和切斷，廣泛應用于冶金、化工、建材、電站等行業的超高溫氣體管道中，作為介質流量調節和切斷使用。
產品詳情

結構特點


      主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。驅動方式采用電動或氣動執行器驅動。


執行標準


      設計標準:GB/T12238-1989JB/T8692-1998
      法蘭連接尺寸:GB/T9115.1-2000
      結構長度h:GB/T12221-1989
      壓力試驗:GB/T13927-1992;JB/T9092-1999


性能參數


      公稱通徑：DN150～3000mm
      壓力范圍：PN1.0MPa
      工作溫度：P9t≤950℃ P10t≤1000℃ P11t≤1100℃ P12t≤1200℃ P13t≤1300℃
      適用介質：煙氣及其他超高溫氣體

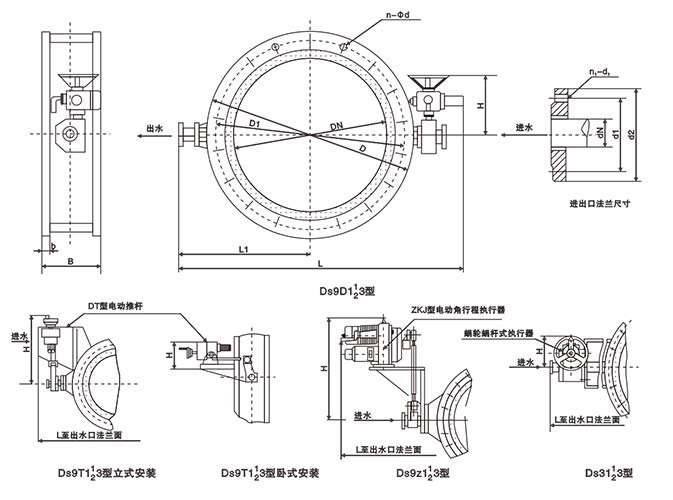

產品尺寸
